Sådan testes aluminiumspergolaer for strukturelle belastninger: En vejledning til entreprenører og importører
Strukturel belastningstest er den proces, der beviser, at en aluminiumspergola kan modstå de påvirkninger, naturen og beboerne udsætter den for. For entreprenører, der specificerer en struktur, og importører, der køber fra udenlandske fabrikker, er testrapporten – ikke marketingbrochuren – det dokument, der betyder noget.
Denne vejledning forklarer, hvordan aluminiumspergolaer testes for strukturelle belastninger, hvilke standarder der gælder i USA, EU og Australien , og hvordan man læser og verificerer den rapport, som en leverandør giver dig.
Hvorfor er belastningstest af aluminium vigtig?
En pergola af aluminium ser simpel ud: et par stolper, bjælker og et lamelletag. I drift bærer den dog en kombination af permanente og miljømæssige belastninger, som, hvis de undervurderes, fører til overdreven nedbøjning, løse forbindelser eller kollaps under en storm. For de fagfolk, der specificerer og importerer disse strukturer, understøtter belastningsprøvning tre ting:
- Overholdelse af kodeks og ansvar. De fleste amerikanske jurisdiktioner anvender International byggelov (IBC), som refererer til ASCE 7 for minimale designbelastninger (ICC, IBC; ASCE 7En konstruktion, der ikke kan påvise, at den kan modstå disse belastninger, udsætter entreprenøren og ejeren for ansvar.
- Tilladelser og garanti. Byggeafdelinger anmoder i stigende grad om stemplede lastberegninger eller testdokumentation, før de udsteder en pergola-tilladelse, og producenter bruger de samme data til at understøtte garantikrav.
- Importklarering og købertillid. Importører, der dokumenterer overholdelse af regler, reducerer risikoen for afviste forsendelser og giver distributører et forsvarligt specifikationsark.
Kodeksoverholdelse og ansvar
Når en pergola svigter i kraftig vind, er det første spørgsmål, om den er konstrueret til at opfylde lokale belastningskrav. En testet, dokumenteret struktur flytter bevisbyrden til data snarere end påstande.
Garanti, tilladelser og importklarering
Både tilladelsesansvarlige og toldagenter reagerer på beviser. En tredjeparts testrapport forkorter godkendelsesprocessen i begge ender af forsyningskæden.

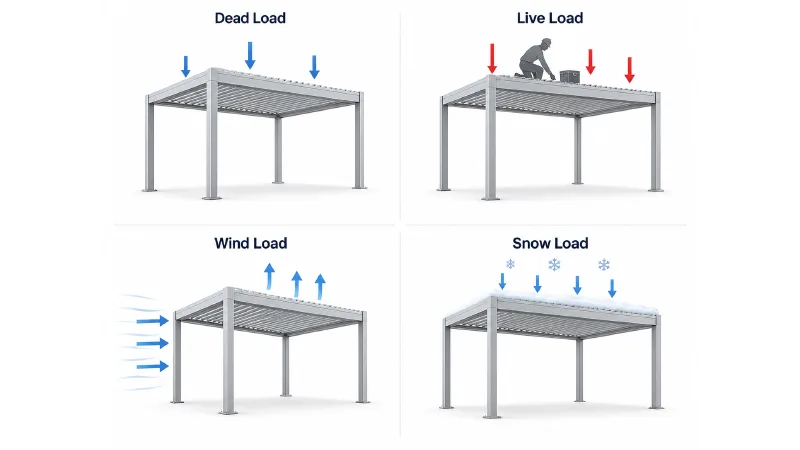

De fire belastningstyper testet på aluminiumspergolasystemer
Enhver strukturel belastningstest for en aluminiumspergola opdeles i fire kategorier. Tabellen nedenfor opsummerer, hvad hver enkelt simulerer, og hvordan det typisk evalueres.
Belastningstype | Hvad det simulerer | Typisk testmetode | Fælles acceptreference |
Dødbelastning | Egenvægt af ramme, lameller, motorer, armaturer | Vejning + beregning | Designvægt vs. nominel kapacitet |
Levende belastning | Mennesker, møbler, adgang til vedligeholdelse | Statisk punkt-/jævn belastning | Lokal kode live-load-værdi |
vindlast | Opløftning, tryk, sug fra storme | Trykkammer / ankertræk | ASCE 7 vindkort + IBC |
Snebelastning | Akkumuleret sne, snedrive, punktlaster | Uniform + punktlastrigg | ASCE 7 / lokal snebelastning på jorden |
Død last
Egenvægt er den permanente vægt af selve konstruktionen — aluminiumprofiler, lameller i taget, motorer og eventuel fast belysning eller varmeapparater. Den fastlægges ved at veje komponenter og bekræftes i forhold til konstruktionsmodellen.
Live Load
Nyttelast dækker alt, der er midlertidigt: en person, der går på taget i forbindelse med vedligeholdelse, ophængte plantekasser eller møbler nedenunder. Testning anvender en distribueret eller punktlast og måler nedbøjning i forhold til den tilladte grænse.
Vindbelastning
Utilstrækkelig vindmodstand er den primære årsag til strukturelle svigt i pergolaer. Test evaluerer opdrift ved ankre, indadgående og udadgående tryk på taget og sugning på undersiderne. Resultaterne er kortlagt til stedets ASCE 7 vindhastighed og eksponeringskategori.

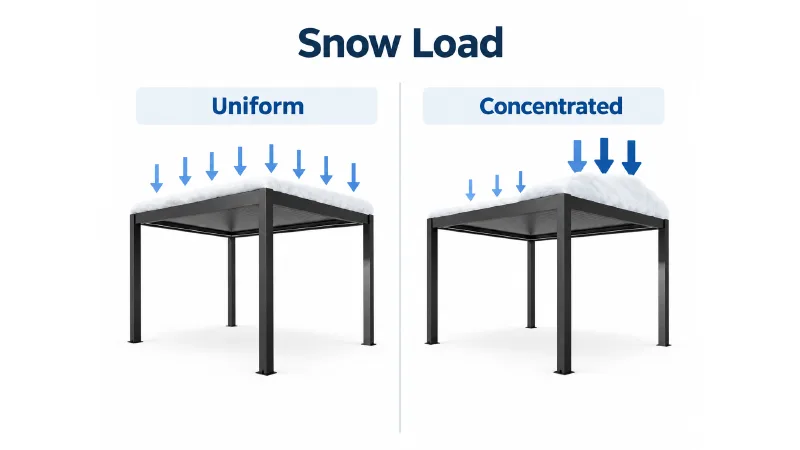

Snebelastning
I koldere markeder dominerer snelasten. Testene anvender ensartet last på tværs af taget og koncentrerede punktlaster for at simulere afdrift, måle nedbøjning og eventuel permanent deformation efter fjernelse.
Hvilke standard testmetoder anvendes almindeligvis til pergolaer?
Belastningstestning af aluminiumspergolaer kombinerer adskillige gennemprøvede metoder. Den nøjagtige blanding afhænger af produktet og målgruppen.

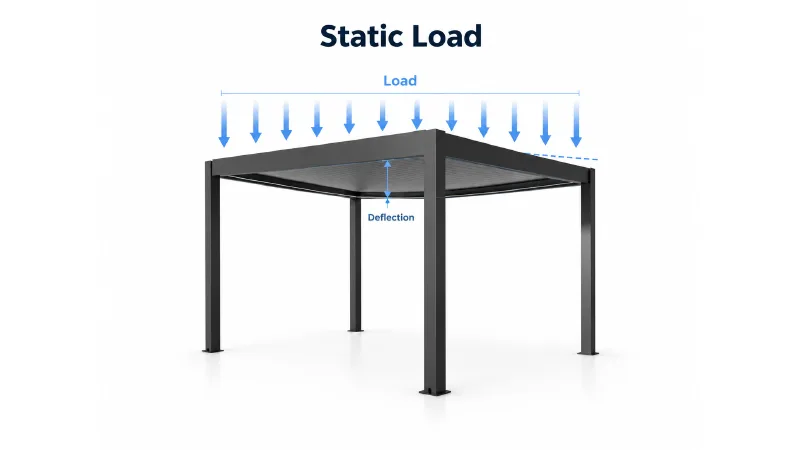

Statisk belastnings- og nedbøjningstest
Rammen belastes gradvist, og nedbøjningen måles midt på spændet og ved samlingerne. Et almindeligt acceptkriterium er en nedbøjning, der ikke overstiger L/240 (eller den værdi, der er specificeret i den gældende kode) under designbelastning, uden permanent deformation efter aflastning.
Vindløft og trykprøvning
Tagkonstruktioner placeres i et trykkammer eller forankres til en reaktionsramme og udsættes for kalibreret indadgående og udadgående tryk, der replikerer designvindhastigheder. Standarder som ASTM E330 definerer ensartede statiske trykprocedurer for udvendige konstruktioner.
Sne- og punktlastprøvning
En fordelt last (sandsække, vandsække eller pneumatiske puder) simulerer sne; en koncentreret last simulerer snedrive eller en enkelt tung ophobning. Konstruktionen belastes til den designmæssige værdi, holdes og inspiceres for revner, forbindelsesglidning eller uacceptabel nedbøjning.
Trætheds- og cyklisk testning
Bevægelige dele – især motoriserede lameller – åbnes og lukkes tusindvis af gange under belastning for at bekræfte, at mekanismen og dens fastgørelser overlever produktets levetid, ikke blot en enkelt statisk hændelse.

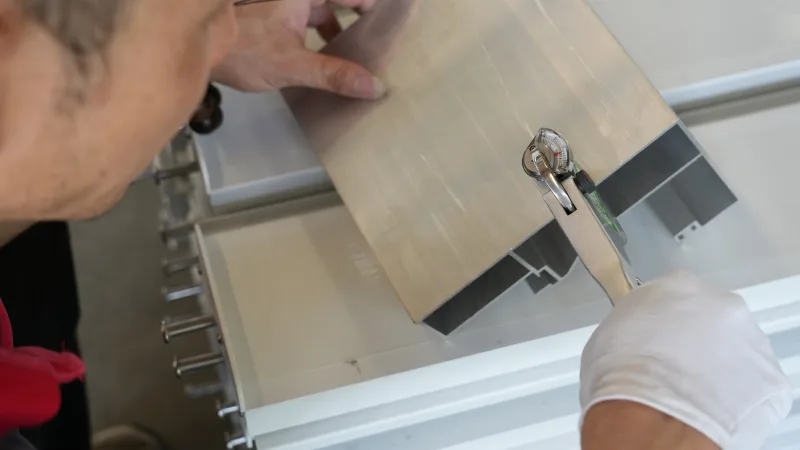

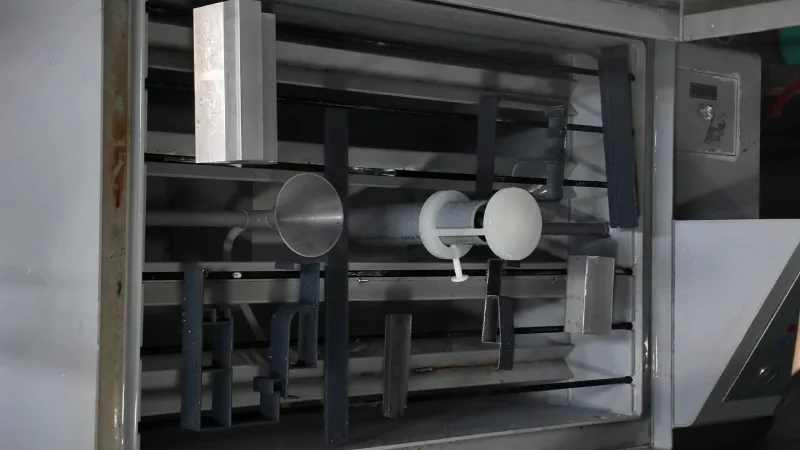

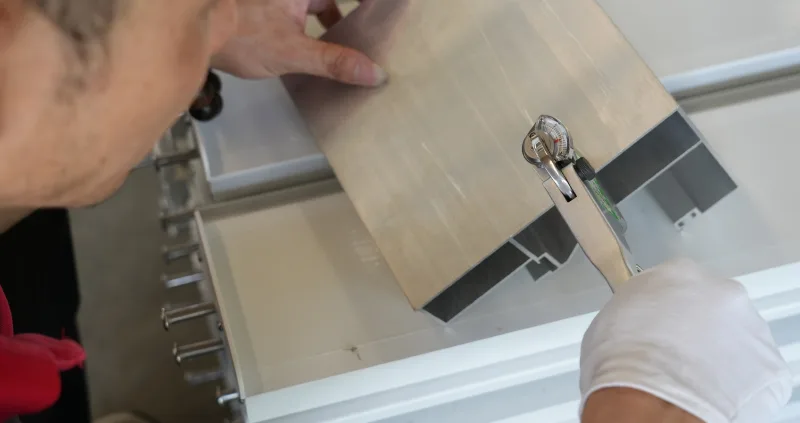

Materiale- og korrosionsverifikation
Selve aluminiumet verificeres: legering og hærdning (f.eks. 6063-T5 / 6063-T6 ), belægningstykkelse og salttågekorrosionsbestandighed i henhold til relevante ASTM- eller ISO-metoder. Materialecertifikater understøtter de strukturelle beregninger.

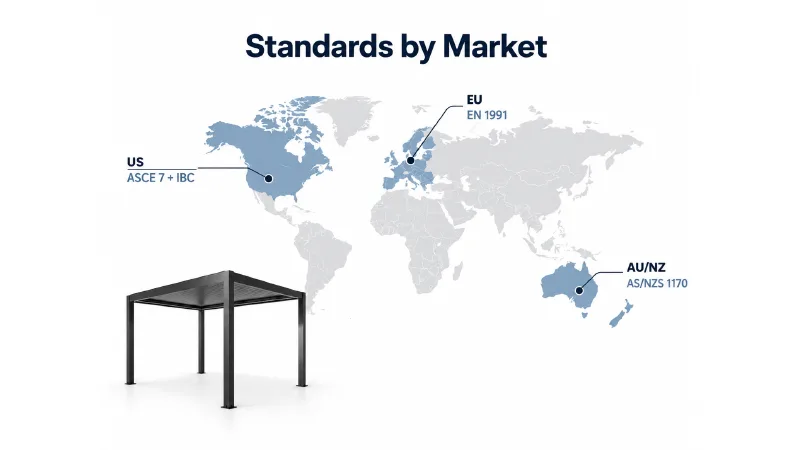

Nøglestandarder: ASCE 7, IBC og krav til tredjepartslaboratorier
Troværdigheden af en belastningstest afhænger lige så meget af hvilken standard og hvis laboratorium som af selve tallene.
ASCE 7 — Minimumskonstruktionsbelastninger
ASCE 7, Minimum Design Loads and Associated Criteria for Buildings and Other Structures , er den amerikanske reference for dødlast, livslast, vindlast og snelast ( ASCE ). Den definerer de lastkombinationer, en konstruktion skal modstå.
IBC — Antager ASCE 7 ved reference
Den internationale bygningsreglement anvender ASCE 7 ved reference, så overholdelse af IBC betyder i realiteten, at ASCE 7's belastningskrav for projektets placering ( ICC ) opfyldes. Lokale ændringer fastsætter den gældende vindhastighed og snelast på jorden.
EN 1991 og AS/NZS 1170 for eksportmarkeder
For EU-projekter følger belastningerne Eurocodes , primært EN 1991 ( Europa-Kommissionen, Eurocodes ). For Australien og New Zealand regulerer AS/NZS 1170 laster på konstruktioner ( Standards Australia ). Eksportører skal have testdokumentation, der er kortlagt i forhold til hvert målmarkeds standard.
Tredjepartsakkreditering: ISO 17025, ICC-ES, TÜV/SGS
En rapport har størst vægt, når testlaboratoriet er akkrediteret i henhold til ISO/IEC 17025 for teknisk kompetence ( ISO 17025 ), eller når produktet har en ICC-ES evalueringsrapport ( ICC-ES ). For EU og bredere international handel tilføjer certifikater fra organer som TÜV eller SGS anerkendt tredjepartsgaranti.
Hvordan læser man en rapport om strukturel belastningstest?
En belastningstest er kun så nyttig som den rapport, der dokumenterer den. At vide, hvad man skal kigge efter, adskiller en kompatibel struktur fra en kasse med krav.
Hvad en rapport om overholdelse af reglerne skal indeholde
- Testlaboratoriets navn og ISO 17025 akkrediteringsnummer;
- En beskrivelse og billeder af den nøjagtige prøve, der testes;
- De anvendte belastningskategorier og størrelserne;
- Den refererede testmetode og standard;
- Målt udbøjning og bestået/ikke bestået i forhold til acceptkriteriet;
- En underskrift eller et stempel fra en ansvarlig ingeniør.
Hvis nogen af disse mangler, er dokumentet et svagt bevis.
Røde flag i leverandørrapporter
Se efter:
- Generiske rapporter, der ikke er knyttet til den specifikke model;
- Ingen laboratorieakkreditering vist;
- Nedbøjning måles kun visuelt uden tal;
- "Bestået" konklusioner uden testparametre;
- Rapporter dateret år før den aktuelle produktrevision.
Disse mangler er almindelige ved lavprisindkøb og er præcis, hvad en omhyggelig importør bør trykteste.
Hvordan verificerer entreprenører og importører leverandørers testrapporter?
Før du forpligter dig til en leverandør, bør du gennemgå denne tjekliste:
- Match modellen. Bekræft, at rapporten dækker den præcise pergolamodel og -størrelse, du vil importere – ikke en lignende.
- Tjek laboratoriet. Bekræft, at laboratoriets ISO 17025-anvendelsesområde dækker strukturel prøvning, og at akkrediteringen er gyldig.
- Bekræft standarden. Rapporten skal henvise til ASCE 7 / IBC (USA), EN 1991 (EU) eller AS/NZS 1170 (AU), alt efter hvad der er relevant.
- Kræv tallene. Bed om målt udbøjning og acceptgrænsen, ikke bare et "bestået".
- Anmod om et prøvecertifikat. En leverandør, der har tillid til sine data, vil villigt dele en redigeret rapport.
For en dybere gennemgang, se vores guide til, hvordan du vælger den rigtige leverandør af pergolaer i aluminium.
Greenawns testkapacitet
Greenawn er en 29-årig producent af aluminiumspergolaer med intern strukturel validering og partnerskaber med SGS (SGS-CSTC Standards Technical Services Co., Ltd., Shunde Branch) - en ISO/IEC 17025-akkrediteret testorganisation. Vores lamelpergolasystemer er valideret af uafhængig tredjepartstest; for eksempel blev model GR9200 testet af SGS:
- Vindmodstand: verificeret i en vindtunneltest til Beaufort-skala 10 — 55–63 mph (89–102 km/t / 24.6–28.2 m/s), uden skader eller tab af brugbarhed. For at knytte dette til et projekts ASCE 7 grundlæggende vindhastigheds- og eksponeringskategori, skal du anmode om den stedspecifikke beregning.
- Ensartet topbelastning: verificeret til 80 kg / m² fordelt belastning (720 kg over 3 m × 3 m-faget), holdt i 60 minutter, derefter åbnet-lukket-åbnet 5 gange — PASS, uden skader eller irreversibel deformation. Denne kapacitet dækker typiske nyttelast- og sneservicebehov.
- Materiale og struktur: 6063-T5 aluminiumekstruderinger med pulverlakering — 60 μm belægningstykkelse, 96 timers salttågebestandighed, og 5-7 år farvebevarelse — plus EN 1090-1:2009+A1:2011 certificering (revideret af UDEM) for EU's strukturelle overholdelse.
Udforsk vores pergola-kollektioner for modelspecifikke vurderinger.
Ofte stillede spørgsmål
Hvad er standardbelastningen for en pergola? Der er ikke et enkelt "standard"-tal; belastninger fastsættes efter placering. I USA definerer ASCE 7 / IBC vind- og snebelastninger efter placering, mens nyttelasten refereres til den lokale kode. Dimensionér altid efter projektets gældende værdier.
Skal aluminiumspergolaer have et teknisk stempel? Til permanente installationer kræver mange jurisdiktioner stemplede beregninger eller en testrapport, der viser overholdelse af byggeforskrifter. Tjek den lokale bygningsforvaltning; en tredjepartsrapport letter processen med at få godkendt tilladelsen.
Hvor meget vind kan en aluminiumspergola modstå? Det afhænger af modellen og testningen. Greenawns GR9200 lamelpergola blev vindtunneltestet til Beaufort 10 — 89–102 km/t uden skader. Knyt dette til din lokations ASCE 7 vindhastighed og eksponeringskategori ved hjælp af den projektspecifikke beregning, vi kan levere.
Hvad er forskellen på intern testning og tredjepartstestning? Intern testning er hurtig og nyttig til designvalidering, men tredjepartstestning udført af et ISO 17025-akkrediteret laboratorium (eller en ICC-ES-rapport) har en uafhængig vægt, som købere og myndigheder har tillid til.
Hvordan verificerer jeg en udenlandsk pergolaleverandørs testrapporter? Match rapporten med den nøjagtige model, bekræft, at laboratoriets akkreditering er aktuel og relevant, tjek, at den refererede standard matcher dit marked, og anmod om de målte tal – ikke bare en bestået/ikke bestået.
Konklusion
Forståelsen af, hvordan aluminiumspergolaer testes for strukturelle belastninger, giver entreprenører mulighed for at specificere med tillid, og importører kan finde varer uden gætteri. De fire belastningskategorier – dødlast, levendelast, vindlast og snelast – evalueret i forhold til ASCE 7, IBC og, til eksport, EN 1991 eller AS/NZS 1170, forvandler en markedsføringspåstand til teknisk dokumentation. Den rapport, du modtager, ideelt set fra et ISO 17025-akkrediteret laboratorium, er det dokument, der beskytter dit projekt, din tilladelse og dit omdømme.
Klar til at specificere? Kontakt Greenawns ingeniørteam for at få den fulde testrapport, der matcher din model og dit marked!
